Inteligentní řízení bazénu VArio - DIN modul verze 1.3

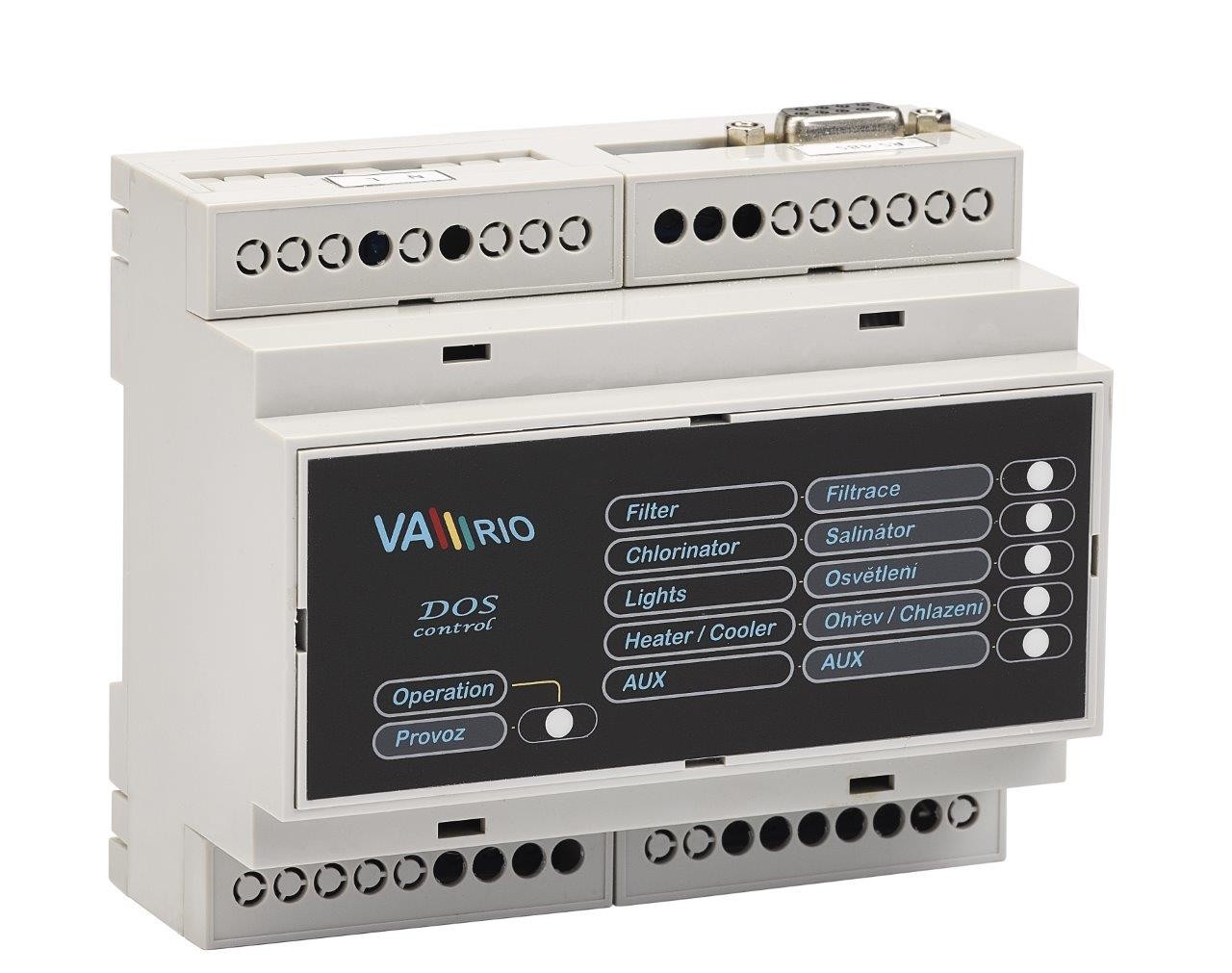

DIN modul -- hlavní řídící jednotka systému VArio

DIN modul je základním prvkem inteligentního systému pro ovládání bazénové technologie VArio. Systém VArio lze objednat jako kompletní automatiku s vestavěným DIN modulem, nebo lze DIN modul zakoupit zvlášť a vestavět jej do staršího rozvaděče.

Díky inteligentnímu systému VArio je možné jednotlivé prvky bazénové technologie ovládat přes internet, lokální WIFI síť nebo pomocí dálkového ovladače.

Základní DIN systému VArio lze od verze 1.3 rozšířit o:

Modul DIN LIGHTS (položka 516201) -- přídavný DIN modul pro pokročilé ovládání světel

Modul DIN PUMPS (položka 516302) -- přídavný DIN modul pro pokročilé řízení chytrých čerpadel a frekvenčních měničů, se 2 vstupy pro externí tlačítka a možností komunikace s automatickou prací hlavou Omnitronic nebo Aquastar.

Ovládání systému VArio

Samotný DIN modul nemá ovládací rozhraní. Vždy je nutné společně se základní DIN zakoupit ovládací modul WiFi nebo RC.

Základní kombinací je sestava VArio DIN modulu s WiFi modulem, jenž umožňuje vzdálené řízení systému přes internet, hlášení provozních stavů a v neposlední řadě diagnostiku / první pomoc bazénáře na dálku (přes internet).

Sestavu je možné doplnit RC modulem pro lokální ovládání. RC modul má navíc krytí IP 65 (je odolný proti stříkající vodě nebo dešti) a je možné jej mít umístěný například vedle bazénu a používat jej i během koupání.

Více informací k jednotlivým sestavám pro ovládání naleznete v kartě "Ke Stažení"

Řízené technologie

Základní DIN modul má 6 výstupů pro inteligentní řízení bazénových technologií:

Filtrace -- AUTO=4 programovatelné časové intervaly, ruční ZAP bez dávkování, ZAP s dávkováním/ohřevem a trvalé VYP

Dávkování ON/OFF -- provoz solničky bez vlastního měření / UV lampy v závislosti na filtraci -- 25 % / 50 % / 75 % / 100 % filtrační doby

Atrakce 2 -- časovač 0-120 min. Výstup pro Dávkování ON/OFF lze alternativně konfigurovat a používat pro řízení Atrakce 2.

Světla -- časovač 0-240 min. nebo trvale ZAP

Atrakce 3 -- po připojení přídavného modulu VArio DIN LIGHTS se výstup pro Světla změní na Atrakci 3 (časovač 0-120 min)

Ohřev/chlazení -- řízení tepelného zdroje podle naměřené a požadované teploty vody, s funkcí priority ohřevu

Atrakce 1 - časovač 0-120 min.

RS485 -- Dávkovací zařízení s vlastním měřením a komunikací přes MODBUS

Součástí základního DIN modulu verze 1.3 jsou také 2 kontrolní vstupy:

Průtoková klapka:
- ochrana technologií přímo závislých na průtoku vody (dávkování, ohřev apod.)

Stav (poloha) bazénového zakrytí s koncovými spínači:
- optimalizace chodu technologie při otevřeném nebo zavřeném bazénu (od verze DIN 1.2)
- automatické spuštění filtrace s dávkováním při otevření bazénu (od verze DIN 1.3)

nebo

Stav zaplnění kompenzační nádrže:
- automatické spuštění filtračního čerpadla při zaplnění kompenzační nádrže = ochrana před přelitím (od verze DIN 1.3)

Připojení jednotky pro úpravu vody VA DOS / VA SALT SMART

K propojení systému VArio a dávkovací stanice VA DOS / solničky SALT SMART objednejte propojovací kabel č. 516130 (automatika VArio s konektorem na rozvaděči) nebo 516132 (připojení přímo do DIN modulu). Pro připojení salinátoru VA SALT SMART dále potřebujete Komunikační modul VA SALT SMART (položka č. 516141). Pro připojení starší stanice VA DOS může být nutná výměna elektroniky dávkovací stanice (náhradní díl č. RIC0151815).

Více informací ke kabelům a propojení s dávkovacími stanicemi naleznete v kartě "Ke Stažení"

Pozn: V případě instalace inteligentního systému VArio na již existující starší realizaci doporučujeme konzultaci ohledně komunikace s dříve instalovanou dávkovací stanicí.

UPOZORNĚNÍ: Systém VArio je určen k montáži a zprovoznění vyškoleným odborníkem (bazénářem), jenž v případně potřeby poskytne příslušnou zákaznickou podporu. Výrobce nenese žádnou odpovědnost za škody a vady způsobené neodborným zapojením, chybným nastavením nebo nesprávným provozováním systému.
